Études de flux thermiques selon la méthode FLUMilog (55)

GEONESS réalise des études de flux thermique selon la méthode Flumilog, dans le cadre d’études de dangers, de dossiers d’enregistrement et plus  largement de toute procédure réglementaire liée aux ICPE.

Ces études concernent en particulier les rubriques 1510 (Stockage de matières), 2790 (Installation de traitement de déchets dangereux), 2794  (Installation de traitement de déchets dangereux), 2910 (Combustion), 2971 (Installation de production de chaleur), 4331 (Liquides inflammables),  4734 (Produits pétroliers), etc.

Plus largement, tout projet ICPE où la dissipation de chaleur, la sécurité incendie ou l’impact thermique sur  l’environnement doivent être justifiés peut nécessiter une modélisation à l’aide de la méthode Flumilog.

Cette approche repose sur la modélisation des transferts de chaleur et leur propagation dans les différentes configurations de stockage. Les  caractéristiques des matières présentes sont croisées avec l’implantation du site, la présence éventuelle de murs coupe-feu, la configuration des  cellules de stockage ou encore l’existence de réseaux d’eau. L’objectif est d’évaluer de manière réaliste le comportement potentiel d’un incendie selon  différents scénarios de départ et d’en déduire les conditions aux limites les moins impactantes.

Les études de flux thermique réalisées par GEONESS permettent ainsi d’analyser le comportement thermique des installations (cellules de stockage,  stock de produits bruts ou recyclés), d’identifier les zones sensibles, de valider l’absence d’impact significatif sur l’environnement et de sécuriser la  conformité réglementaire.

Elles se traduisent par la production d’un rapport, d’une note technique et de cartes thermiques, qui constituent des  éléments essentiels à la fois pour la prévention des risques et pour l’obtention des autorisations administratives.

Un outil clair

Cette étude de cas illustre la façon dont la représentation cartographique de la modélisation des transferts de chaleur constitue un outil d’aide à la décision d’implantation et de prévention des risques, tout en fournissant des éléments recevables par l’autorité environnementale.

Les données d’entrée ont été collectées sur le terrain afin d’ancrer la modélisation dans la réalité opérationnelle.

• Le stockage de bois est implanté à plus de 400 mètres de tout stockage d’hydrocarbures ou d’autres substances inflammables, ce qui réduit fortement l’interaction potentielle entre foyers à risque distincts.
• L’aire de stockage se situe à plus de 90 mètres des limites de propriété, ce qui offre une marge d’atténuation naturelle de l’intensité des flux thermiques avant d’atteindre le périmètre du site.
• Les premières habitations sont localisées à plus d’un kilomètre, un éloignement qui contribue à limiter l’exposition du public en cas d’événement.
• L’accessibilité est maîtrisée : les pistes internes et le carreau de carrière sont dimensionnés à 5 mètres de large, ce qui permet le déploiement et la manœuvre des engins de secours.
• La présence d’une réserve incendie, la répartition d’extincteurs sur les engins et dans les locaux techniques, l’interdiction de stationner aux abords des zones à risque et la formation du personnel aux premiers gestes de lutte contre l’incendie complètent le dispositif de prévention et d’intervention.

La modélisation a été réalisée selon la méthode FLUMilog, qui permet de simuler la chaleur dégagée par un incendie (flux radiatifs) et sa propagation selon la nature des matières, la géométrie des stockages et la configuration du site. Elle produit des cartes thermiques et des valeurs de référence “en limite” pour démontrer, de façon claire et recevable, la compatibilité d’un projet avec son environnement au cours de l’étude d’impact et de l’étude de danger du projet.

Les caractéristiques des matières stockées, la géométrie des tas, l’implantation de l’aire d’entreposage, l’existence d’écrans potentiels et l’organisation des axes de circulation ont été intégrées dans le modèle. L’enjeu était d’estimer les niveaux de flux radiatifs aux emplacements critiques, en particulier en limite de propriété, et de vérifier l’absence d’impact significatif au-delà du site.

La simulation confirme l’absence de risque de propagation par flux thermiques vers l’extérieur du site. La présence d’un front de taille, typique de l’environnement de carrière, a été prise en compte comme une barrière topographique naturelle susceptible de réduire la propagation des flux thermiques. L’évaluation conjointe des activités de stockage et de broyage de souches conclut à un niveau de risque très faible, compte tenu de la nature des matériaux, de leur organisation spatiale et des mesures organisationnelles en place.

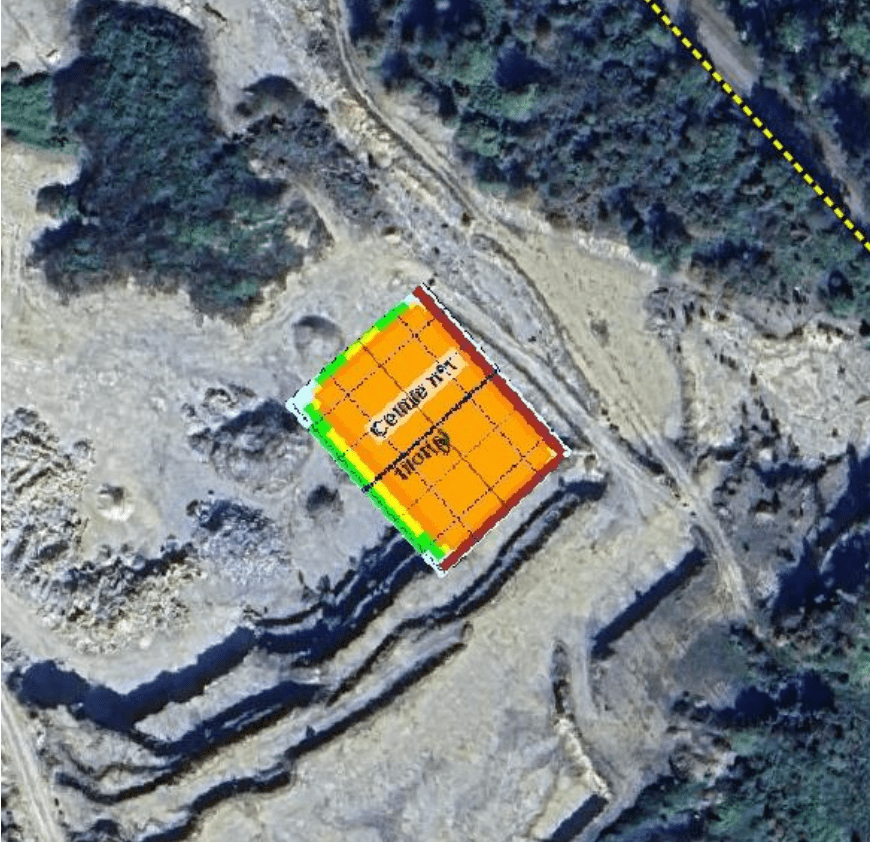

La cartographie thermique issue de la modélisation rend la conclusion immédiatement visible : les gradients décroissent rapidement avec la distance, et le front de taille contribue à réduire l’exposition au-delà des zones d’activité.

Avantage :

Cette démonstration visuelle, alliée à la traçabilité des hypothèses, facilite l’instruction administrative et la compréhension par les parties prenantes du territoire.

Au-delà du constat réglementaire, cette étude de cas fournit des enseignements directement actionnables pour l’exploitant. Les distances d’isolement observées se trouvent confirmées par la modélisation, ce qui renforce les choix d’implantation et sécurise la planification des volumes réceptionnés.

La représentation des flux thermiques sur cartes permet d’expliquer clairement où se concentrent les effets et pourquoi ils décroissent avant d’atteindre la limite du site. En cas d’évolution des activités, ces supports facilitent les arbitrages : maintenir des géométries de stockage compatibles, préserver l’effet protecteur du front de taille, vérifier la capacité d’accès des secours et la pertinence des moyens internes (extincteurs, réserve, procédures d’alerte).

La modélisation transforme des paramètres techniques en un langage partagé entre ingénierie, direction de site, autorités et riverains, ce qui améliore la lisibilité de l’étude d’impact environnemental et de l’étude de danger.

En contexte de stockage extérieur sur site de carrière, la méthode FLUMilog montre toute sa valeur : en simulant de façon réaliste la production et la propagation de chaleur, elle transforme des paramètres techniques en cartes thermiques lisibles.

Par l’utilisation du logiciel FLUMilog, nos ingénieurs modélisent différents scenarios d’implantation de vos installations afin de proposer la variante sécuritaire.

La variante retenue sera celle pour laquelle les effets d’un incendie resteront contenus dans le périmètre d’exploitation, avec un impact non significatif en limite de propriété et vers les zones habitées, et un niveau de risque incendie qualifié de très faible.

Au-delà de la conformité ICPE, FLUMilog offre des bénéfices opérationnels immédiats : validation des distances d’isolement, optimisation de l’implantation des stockages, choix ciblés d’écrans (naturels ou construits), consignes d’exploitation mieux argumentées et communication plus claire avec les parties prenantes.
